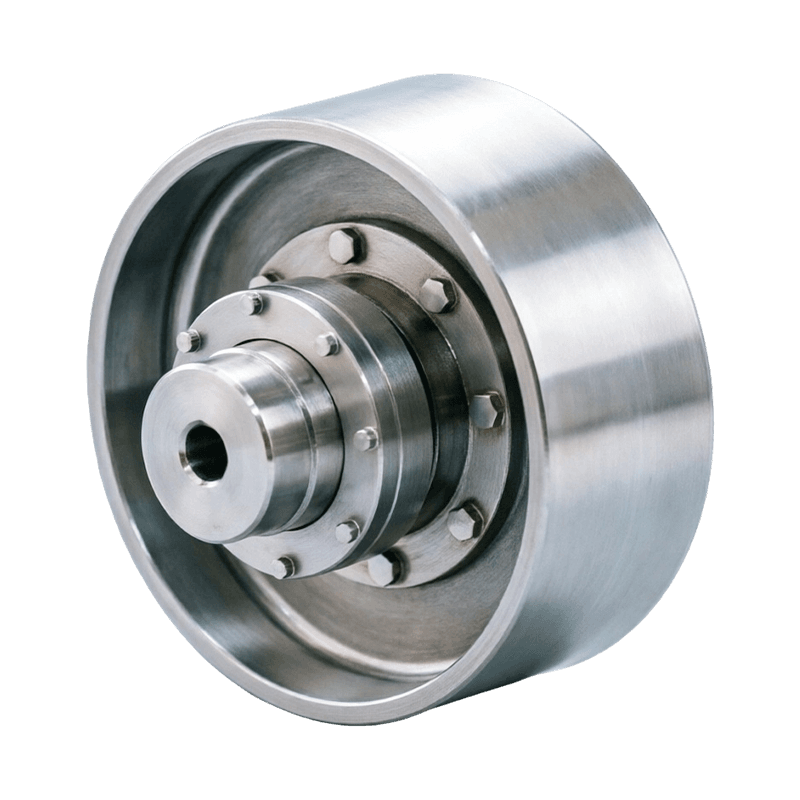

وصلة تروس متوجة من نوع WGZ مع عجلة فرامل

إن وصلة التروس المتوجة من نوع WGZ مع أسطوانة الفرامل هي وصلة شديدة التحمل تدمج قدرة ناقل الحركة عالي عزم الدوران مع وظيفة الكبح الموثوقة. يتم استخدامه على نطاق واسع في تطبيقات مثل معدات الرفع والنقل، وآلات التعدين، والمنشآت المعدنية، والأنظمة الدوارة الكبيرة حيث تكون الاستجابة العالية للفرملة وقدرة التحميل ضرورية. استنادًا إلى التصميم الهيكلي لوصلة التروس المتوجة WG، يشتمل هذا النموذج على أسطوانة فرامل متكاملة، مما يحقق التكامل الهيكلي لوظائف ناقل الحركة والكبح. يقلل هذا التصميم من الحاجة إلى مكونات كبح منفصلة، مما يؤدي إلى تصميم نظام أكثر إحكاما وعقلانية مع تعزيز السلامة والاستقرار التشغيلي بشكل عام.
من الناحية الهيكلية، يتكون اقتران WGZ بشكل أساسي من غلاف تروس خارجي، وحلقة تروس داخلية، وأسطوانة فرامل، ومجموعات مانعة للتسرب. يتميز قلب ناقل الحركة الخاص به بمظهر أسنان متوج، مع تشكيل الأسنان الخارجية في سطح كروي يتطابق مركزه مع محور العمود. تعمل زيادة الخلوص الجانبي للأسنان على تعزيز قدرة أداة التوصيل على استيعاب اختلال العمود. بالمقارنة مع تصميمات الأسنان المستقيمة التقليدية، يسمح هيكل التروس المتوج بالتعديل التلقائي لمنطقة تلامس الأسنان عند حدوث إزاحة شعاعية أو محورية أو زاوية، مما يضمن توزيعًا أكثر اتساقًا للحمل. يؤدي هذا إلى منع تحميل حافة الأسنان وتركيز الإجهاد الموضعي بشكل فعال، وبالتالي تحسين متانة سطح الأسنان وموثوقيتها التشغيلية. يتم توصيل أسطوانة الفرامل بشكل صارم بجسم التوصيل وهي مصممة خصيصًا لتتناسب مع أنظمة الفرامل من نوع الحذاء. أثناء إيقاف التشغيل أو الكبح في حالات الطوارئ، تعمل أحذية الفرامل على الأسطوانة لتوليد عزم الكبح، مما يؤدي إلى مقاطعة نقل الطاقة بسرعة وضمان التشغيل الآمن للمعدات.
يتوفر اقتران WGZ في تكوينين للإغلاق: النوع الأول (نهاية الإغلاق المنقسمة) والنوع الثاني (نهاية الإغلاق المتكاملة). يتميز النوع الأول بمسافة أكبر بين الأسنان، مما يسمح بتعويض أكبر للإزاحة الشعاعية. يوفر النوع الثاني هيكلًا أكثر إحكاما مع قصور دوراني أقل، مما يجعله مناسبًا للتطبيقات التي تتطلب استجابة ديناميكية أسرع ومساحة تثبيت محدودة.
