قارنة تروس متوجة من نوع WGP مع قرص فرامل

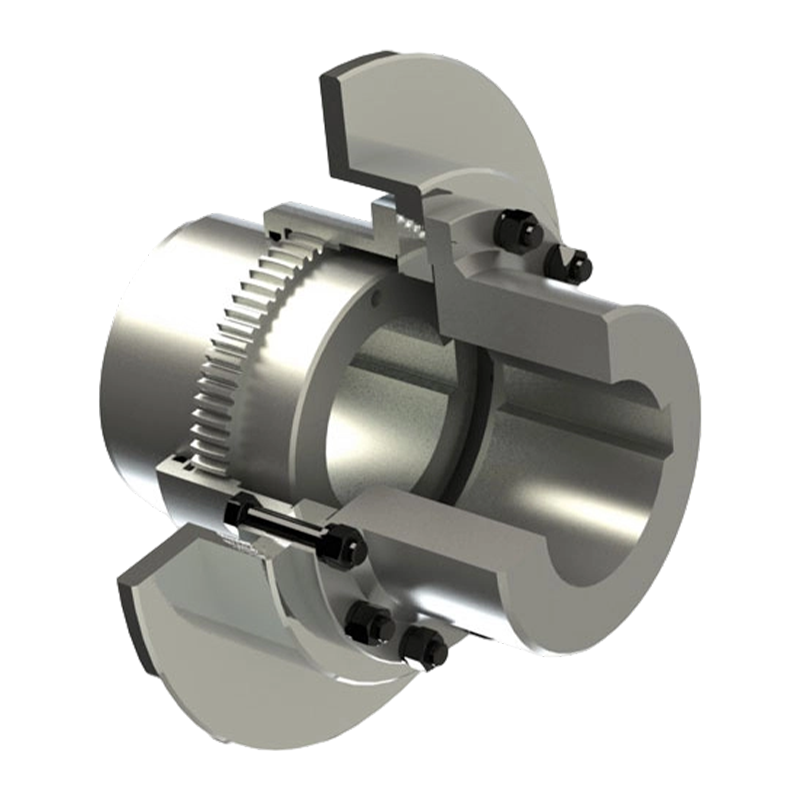

إن قارنة تروس الأسطوانة من نوع WGP مع قرص الفرامل عبارة عن مكون مرن لنقل الطاقة مصمم خصيصًا ليتناسب مع أنظمة فرامل القرص. فهو مناسب للتطبيقات الصناعية التي تتطلب استجابة كبح موثوقة ونقل عزم دوران مستقر. من الناحية الهيكلية، يتميز الوصل بتكوين متماثل ومضغوط، يتكون من محور أيسر، ومحور أيمن، وكم، وقرص فرامل، وشفة توصيل. يتم تصنيع المحور الأيسر بأسنان خارجية متوجة في نهايته، والتي تتشابك بدقة مع الأسنان الداخلية للجلبة لضمان نقل عزم الدوران بسلاسة واستقرار. يتم توصيل المحور الأيمن بالجلبة من خلال شفة مثبتة بمسامير عالية القوة، بينما يتم تثبيت قرص الفرامل بقوة بين الشفة والجلبة، مما يشكل اتصالاً صلبًا مع المحور الأيمن. يسمح هذا الترتيب الهيكلي بنقل عزم الكبح مباشرة عبر المحور الأيمن، مما يقلل من تأثير قوى الكبح على منطقة تشابك التروس ويساعد في الحفاظ على ظروف تلامس الأسنان المستقرة.
من منظور الأداء، يُعتبر تصميم السن المحدب سمةً مميزة لهذه الوصلة. تُشكّل الأسنان الخارجية بشكل كروي، حيث يقع مركز هذا الكروي على محور الترس. يقل سمك السن تدريجياً باتجاه الجانبين، مع توفير خلوص خلفي أكبر بين الأسنان المتعاشقة. يُمكّن هذا التكوين الوصلة من العمل كعنصر نقل مرن مزدوج المفصل، مع قدرات قوية على تعويض الانحرافات الزاوية والمحورية والقطرية. عندما يحدث إزاحة نسبية بين الأعمدة بسبب أخطاء التركيب، أو التمدد الحراري، أو هبوط الأساسات، أو تقلبات الأحمال، يساعد سطح السن المحدب على إعادة توزيع منطقة التلامس على طول عرض السن، مما يقلل من إجهادات التلامس الموضعية ويحسن سلاسة النقل. بالإضافة إلى ذلك، يساهم مسار نقل الأحمال المُحسَّن في تقليل الاهتزازات وتعزيز التنسيق التشغيلي بين قرص الكبح ونظام القيادة بأكمله. تُستخدم هذه النوعية من الوصلات على نطاق واسع في صناعات المعادن، ومعدات الرفع والنقل، وآلات التعدين، وغيرها من التطبيقات الثقيلة التي تتطلب دمج فرامل قرصية.
