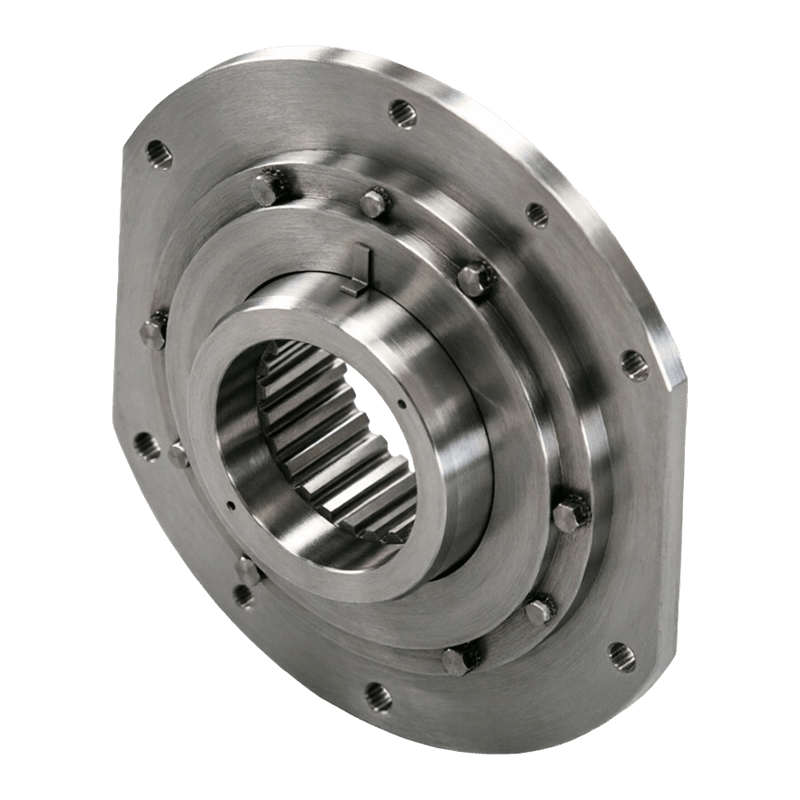

قارنة أسطوانية ذات بكرات كروية من نوع WJ

قارنة أسطوانية من نوع WJ مزودة ببكرات كروية هي منتج نقل حركة صناعي يجمع بين قدرة تحميل عالية واستقرار هيكلي، وقد صُممت خصيصًا لأنظمة الرفع الثقيلة وأنظمة نقل الحركة الأسطوانية. يتكون هيكلها الرئيسي من غلاف خارجي مزود بشفة توصيل، وكم مسنن خارجي، وحلقة تروس داخلية، وحلقة تحميل ذات سطح كروي خارجي، وأنصاف قارنة، وأغطية نهاية، ونظام إحكام. بعض الطرازات مزودة أيضًا بمؤشر تآكل موضعي، ومنفذ زيت تشحيم، ومنفذ تهوية لتعزيز سهولة الصيانة اليومية والراحة التشغيلية. يشكل التعشيق بين الكم المسنن الخارجي وحلقة التروس الداخلية للغلاف الخارجي هيكل نقل حركة بتروس أسطوانية، قادر على نقل قدرة الحركة بكفاءة مع تعويض الانحرافات الزاوية بين أنظمة الأعمدة من خلال تصميم الأسنان الأسطوانية الخاصة، مما يقلل من تركيز الإجهاد على أسطح الأسنان ويضمن نقل حركة سلس وموثوق. يشكل التلامس بين السطح الكروي الخارجي لحلقة التحميل والسطح الداخلي المحمل للغلاف الخارجي محملًا كرويًا ذاتي المحاذاة، يعمل على تحمل الأحمال الشعاعية الناتجة أثناء التشغيل بشكل مباشر، دون الحاجة إلى محامل دعم إضافية، مما يبسط هيكل نظام نقل الحركة الكلي.
يعتمد نظام الختم الخاص بقارنة نوع WJ على تصميم ختم مزدوج يجمع بين الأغطية الطرفية وحلقات الختم، ويستخدم عادةً أختام زيت هيكل الإيلاستومر الفلوري، والتي يمكن أيضًا إقرانها بهيكل ختم متاهة لمنع تسرب الشحوم بشكل فعال مع حجب الغبار والرطوبة والملوثات الخارجية الأخرى، وحماية الأسطح الداخلية للأسنان والبكرات من التآكل والتآكل، وضمان التشغيل المستقر طويل الأمد للقارنة في البيئات القاسية. تستخدم مناطق شبكة التروس الداخلية والخارجية تشحيم حمام الزيت؛ يتم حقن شحم التشحيم بشكل دوري من خلال منفذ زيت التشحيم لتشكيل طبقة تشحيم موحدة، مما يقلل من فقدان الاحتكاك، ويقلل من ضوضاء ناقل الحركة، ويطيل عمر الخدمة. يعمل منفذ التهوية على موازنة ضغط الهواء الداخلي والخارجي لمنع فشل الختم. يأخذ التصميم العام في الاعتبار كفاءة النقل والمتانة وسهولة الصيانة، مما يجعله خيارًا مثاليًا لنقل عالي الموثوقية في التطبيقات الصناعية الثقيلة.
