وصلة كاردان العامة

تُعد وصلة كاردان العامة مكوناً توصيلياً رئيسياً يستخدم على نطاق واسع في أنظمة النقل الصناعية، صُممت بشكل أساسي لنقل القدرة بين عمودين يعملان بزاوية أو لا يقع محوراهما على خط مستقيم واحد. مقارنةً بالوصلات الصلبة أو المرنة التقليدية، تقدم الوصلات العامة المتقاطعة مزايا واضحة في التعويض الزاوي، مما يمكنها من نقل عزم الدوران بشكل مستقر في ظل ظروف تشغيل معقدة. ونتيجة لذلك، تم تطبيقها على نطاق واسع في صناعات مثل المعادن، والتعدين، وآلات البناء، وصناعة الورق، والمناولة في الموانئ، وتصنيع المعدات الثقيلة. وعلى وجه الخصوص، في التطبيقات التي يكون فيها تخطيط المعدات مقيداً، أو تكون أنظمة الأعمدة عرضة لتشوه حراري كبير، أو يحدث انحراف ديناميكي أثناء التشغيل، غالباً ما تلعب الوصلات العامة المتقاطعة دوراً حاسماً في ضمان التشغيل الموثوق لنظام النقل بأكمله.
من منظور هيكلي ووظيفي، تحقق الوصلة العامة المتقاطعة دوراناً مستمراً ونقل عزم الدوران ضمن نطاق زاوي معين من خلال التفاعل المنسق بين العمود المتقاطع، وأذرع مفصل كاردان، والمحامل الإبرية. يمتص هذا التكوين بشكل فعال انحرافات الأعمدة الناتجة عن أخطاء التركيب والاهتزازات التشغيلية، كما يخفف من تأثير التمدد الحراري وتقلبات الأحمال على نظام النقل. ونتيجة لذلك، يمكن للمعدات الحفاظ على تشغيل مستقر وسلس حتى تحت الأحمال الثقيلة وظروف العمل المتغيرة.

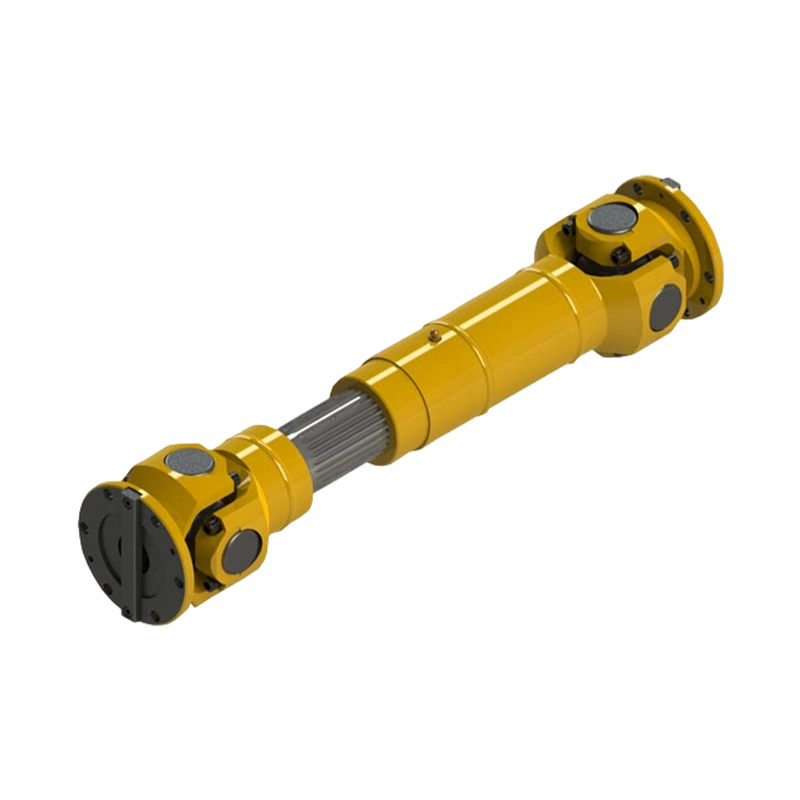

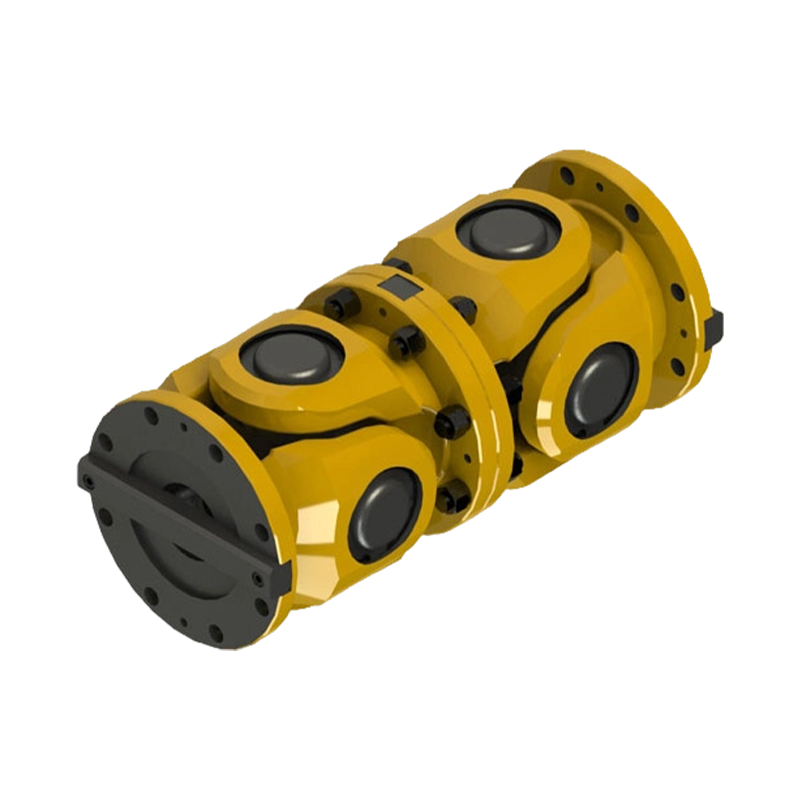

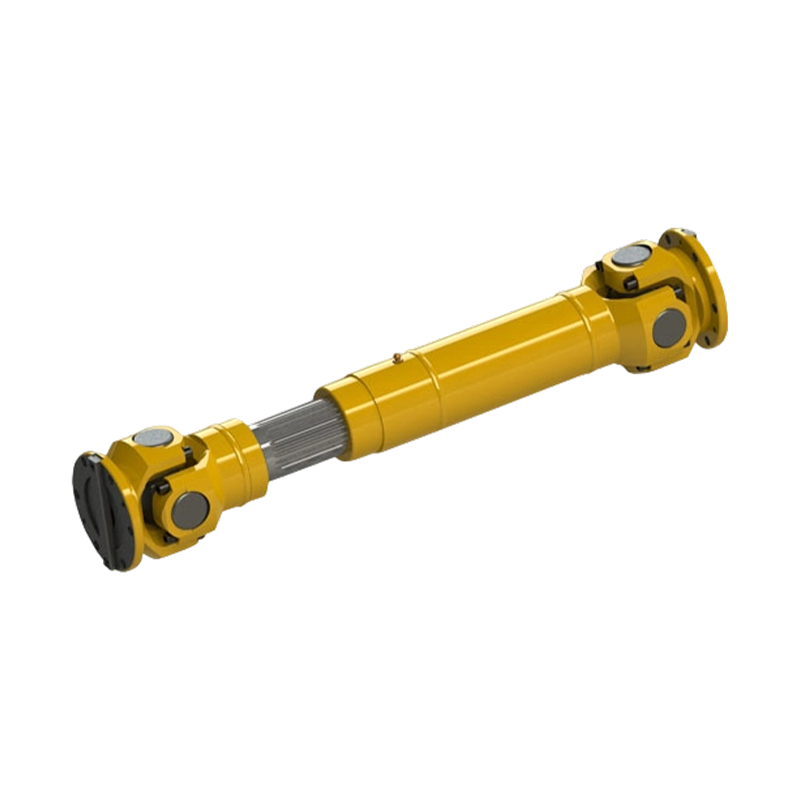

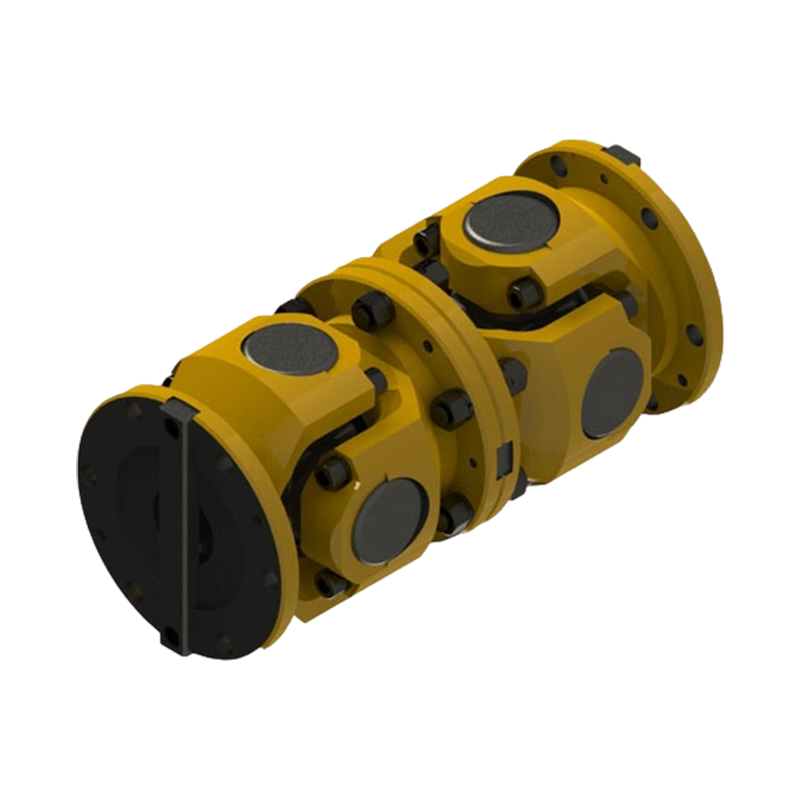

في التطبيقات الهندسية العملية، تطورت الوصلات العامة المتقاطعة إلى مجموعة متكاملة نسبياً من الطرازات لتلبية متطلبات متنوعة من حيث سعة التحميل، والتعويض المحوري، والأبعاد الهيكلية. تركز السلسلتان الشائعتان SWC و SWP كل منهما على مفهوم تصميمي مختلف: فالأولى تركز على الصلابة الهيكلية العالية وقدرة تحمل عزم الدوران المتفوقة، مما يجعلها مناسبة للمعدات الثقيلة التي تعمل بشكل مستمر لفترات طويلة؛ بينما تولي الثانية اهتماماً أكبر بسهولة الصيانة وكفاءة التفكيك في الموقع، مما يجعلها ملائمة تماماً لبيئات الإنتاج حيث يجب تقليل دورات الصيانة ووقت التوقف إلى أدنى حد. من خلال مجموعات مختلفة من أقطار الأعمدة، والمسافات المركزية، والشوط التلسكوبي، يمكن تكييف الوصلات العامة المتقاطعة بمرونة مع مجموعة واسعة من تخطيطات المعدات الصناعية.
