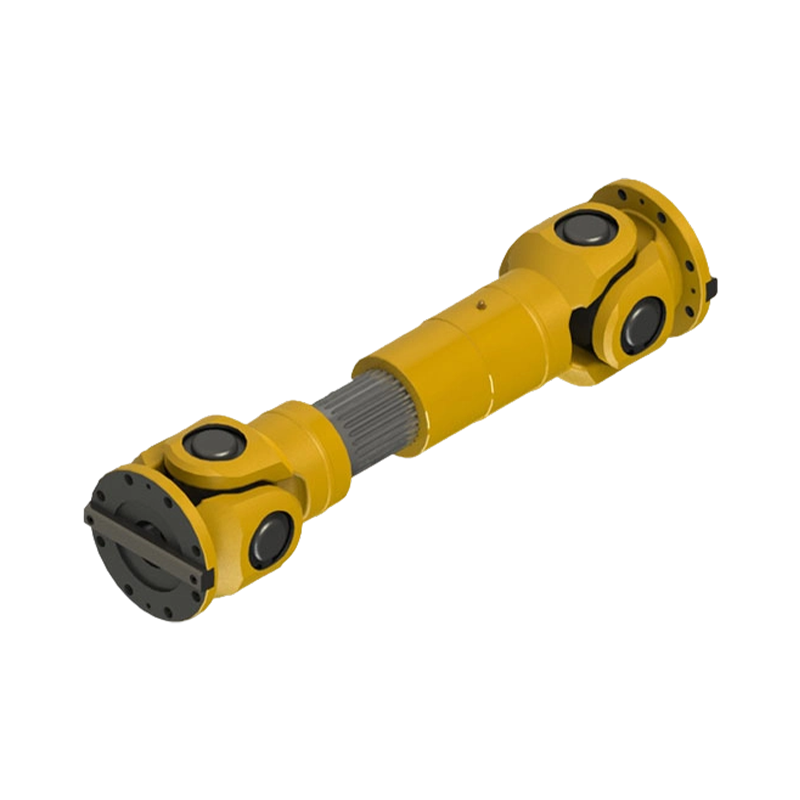

وصلة عالمية قصيرة ملحومة تلسكوبيًا SWC-DH

يعد الوصل العالمي الملحوم التلسكوبي القصير SWC-DH مكونًا أساسيًا لأنظمة النقل الثقيلة، ويتميز بتصميم تلسكوبي قصير مبتكر. ويقدم تعويضًا محوريًا يتراوح من 50 إلى 100 ملم، مع تقليل الطول الإجمالي بنسبة 30% مقارنة بالنموذج القياسي. يعد هذا الاقتران مناسبًا بشكل خاص للتطبيقات التي تكون فيها مساحة التثبيت محدودة، مما يحل بكفاءة تعويض الإزاحة المحورية واحتياجات النقل، ويضمن التشغيل المستقر للمعدات تحت الأحمال الثقيلة.
يتكون الهيكل الأساسي لهذا النموذج من نير ملحوم، وتجميع متقاطع، وأكمام تلسكوبية، ومكونات محمل، ونظام إغلاق التشحيم. على عكس الوصلات التقليدية المتصلة بالشفة، تعتمد وصلة SWC-DH تصميم نير ملحوم متكامل، مما يبسط الهيكل، ويقلل عدد المكونات، ويزيل مخاطر تركيز الإجهاد المرتبطة بوصلات البراغي. ويؤدي هذا إلى تحسين القوة الهيكلية والموثوقية التشغيلية، وتقليل الوزن الإجمالي، وخفض استهلاك الطاقة.
يعد التصميم التلسكوبي القصير هو أبرز ما يميز طراز SWC-DH. ومن خلال مطابقة الغلاف التلسكوبي بدقة مع الشريحة، فإنه يضمن تعويضًا مرنًا للإزاحة المحورية، مع تعويض يصل إلى 5-8% من الطول الإجمالي. يعالج هذا التصميم بشكل فعال الإزاحة المحورية الناتجة عن التمدد الحراري أو الاهتزاز أو انحرافات التثبيت، مما يمنع تشويش نظام النقل أو تلفه. تم تصميم الغلاف التلسكوبي بتوجيه دقيق ويخضع لمعالجة سطحية خاصة لتقليل معامل الاحتكاك، مما يضمن التشغيل السلس مع إطالة عمر الخدمة.
