وصلة أسطوانة ذات تروس متوجة من نوع التيار المستمر

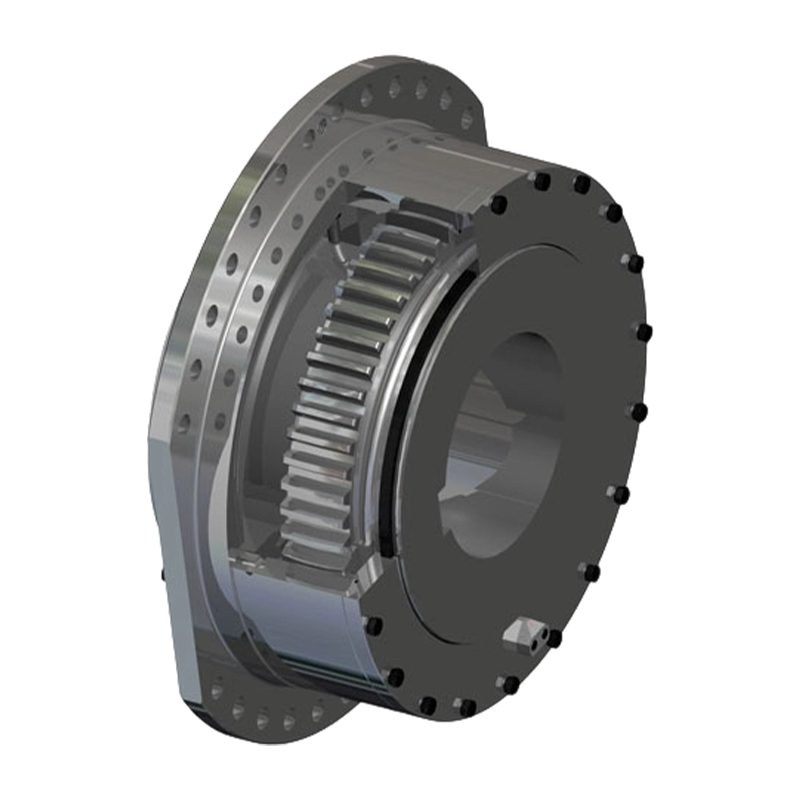

إن وصلة أسطوانة تروس الأسطوانة من نوع التيار المستمر هي وصلة عالية الأداء مصممة خصيصًا لأنظمة نقل الرفع، وتستخدم في المقام الأول لتوصيل مخفضات السرعة بالأسطوانات. يعتمد على تصميم أسنان الأسطوانة، القادر على تحمل الأحمال الشعاعية الكبيرة ونقل عزم الدوران العالي، ولكنه غير مناسب لنقل الحمل المحوري. يتكون الهيكل العام من غلاف مسنن خارجيًا بأسنان على شكل أسطوانة، وحلقة تروس داخلية ذات شفة مع شفة توصيل، وحلقة تحمل الحمل بسطح كروي خارجي، وأغطية طرفية داخلية وخارجية، وحلقات مانعة للتسرب، ومجهزة أيضًا بمؤشر تآكل التموضع، ومنفذ زيت التشحيم، ومنفذ تصريف الزيت، مما يشكل نظام نقل وحماية كامل يضمن التشغيل المستقر على المدى الطويل.
سن الأسطوانة هو أبرز ما يميز التصميم الأساسي لهذا الوصل. يخضع سطح أسنانه لعملية تصنيع خاصة ذات سطح منحني، مما يعمل على تحسين حالة ملامسة الأسنان بشكل فعال مقارنة بوصلات الأسنان المستقيمة التقليدية، مما يمنع ضغط نهاية الأسنان وتركيز الإجهاد أثناء التشغيل، وبالتالي تقليل الضوضاء وإطالة عمر خدمة سطح الأسنان. يشكل الارتباط الشبكي بين الغلاف المسنن خارجيًا وحلقة التروس الداخلية للشفة آلية نقل عزم الدوران الأساسية، في حين يشكل الاتصال بين السطح الكروي الخارجي للحلقة الحاملة وسطح المحمل الداخلي لحلقة التروس الداخلية للشفة محملًا كرويًا ذاتي المحاذاة، مصممًا خصيصًا للحفاظ على الأحمال الشعاعية المتولدة أثناء تشغيل المعدات. بفضل الشبكات عالية الدقة وتصميم سطح الأسنان الأمثل وحماية التشحيم الشاملة، يحقق الاقتران نقلًا فعالاً وموثوقًا للطاقة في ظل ظروف الرفع الثقيلة، مع إطالة عمر خدمة المعدات وتقليل تكرار الصيانة.
