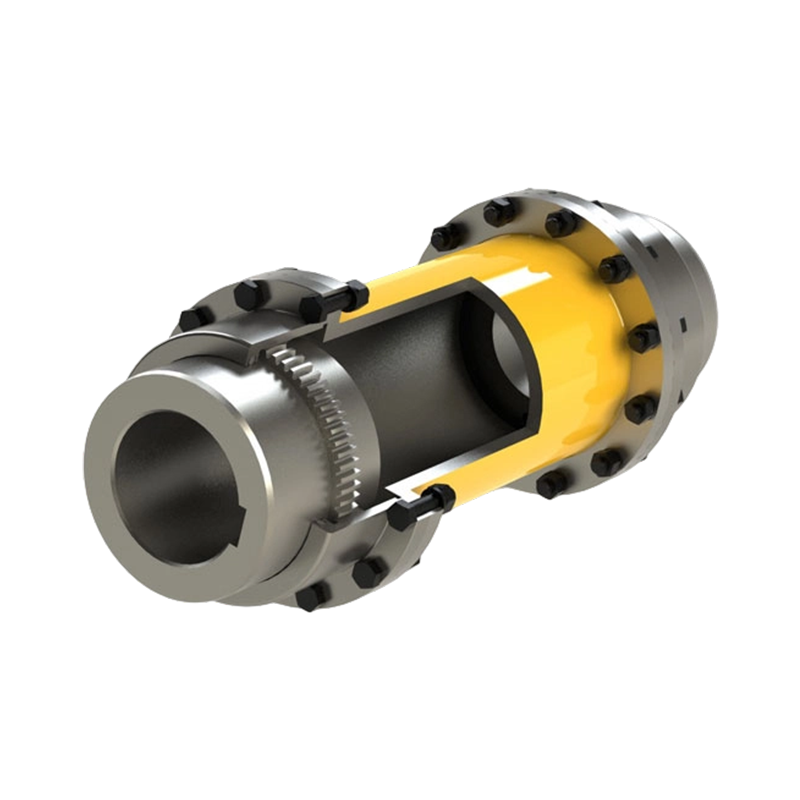

وصلة تروس متوجة من نوع WGT مع فاصل وسيط

إن وصلة التروس المتوجة من نوع WGT ذات الغلاف المتوسط عبارة عن وصلة صلبة ومرنة مصممة خصيصًا لأنظمة نقل العمود الطويل. وهو مناسب للتطبيقات الصناعية حيث يتم ترتيب مصدر الطاقة والمعدات المحركة على مسافات ممتدة. يتكون الهيكل من وصلات نصفية ذات حواف ذات أسنان خارجية، وجلبة مسننة داخليًا، وفاصل متوسط مخصص، حيث تشترك جميع المكونات في نفس عدد الأسنان. يتم نقل عزم الدوران بشكل موثوق من خلال تشابك أسنان التروس المتوجة. على عكس التصميمات التقليدية ذات الأسنان المستقيمة، يتميز هذا الاقتران بأسنان خارجية كروية يتطابق مركز انحنائها مع محور التروس، إلى جانب تكوين رد فعل عكسي محسّن. يتيح هذا التصميم للوصلة الحفاظ على نقل عزم الدوران المستقر مع توفير تعويض فعال عن الاختلالات الزاوية والمحورية والشعاعية. إن إضافة الغلاف الوسيط لا يؤدي فقط إلى توسيع مسافة الاتصال بين العمودين، بل يعمل أيضًا على تحسين توزيع الحمل في أنظمة النقل لمسافات طويلة، مما يقلل من صعوبة المحاذاة ويقلل من تأثيرها على الأداء التشغيلي.
من حيث الأداء، يمكن لوصلة WGT استيعاب انحرافات العمود الناجمة عن أخطاء التثبيت، أو التمدد الحراري، أو الاهتزاز التشغيلي، وبالتالي تحسين ظروف ملامسة الأسنان وتقليل تركيز الإجهاد الموضعي. يتم تصنيع المكونات الرئيسية من الفولاذ عالي القوة، ويمكن تقوية سطح أسنان التروس وفقًا لمتطلبات التشغيل المحددة لتلبية متطلبات تطبيقات نقل السرعة المنخفضة أو الأحمال الثقيلة أو الطاقة العالية. يعمل تصميم الأسنان المتوجة على تعزيز توزيع الحمل بشكل أكثر اتساقًا عبر سطح الأسنان، مما يعزز كفاءة النقل مع التحكم في التآكل. بفضل نظام التشحيم والختم الموثوق به، يعد هذا الاقتران مناسبًا تمامًا لأنظمة المعادن والتعدين وآلات الموانئ وأنظمة النقل واسعة النطاق، مما يضمن نقل الطاقة المستقر لمسافات طويلة في ظل ظروف التشغيل الصعبة.
