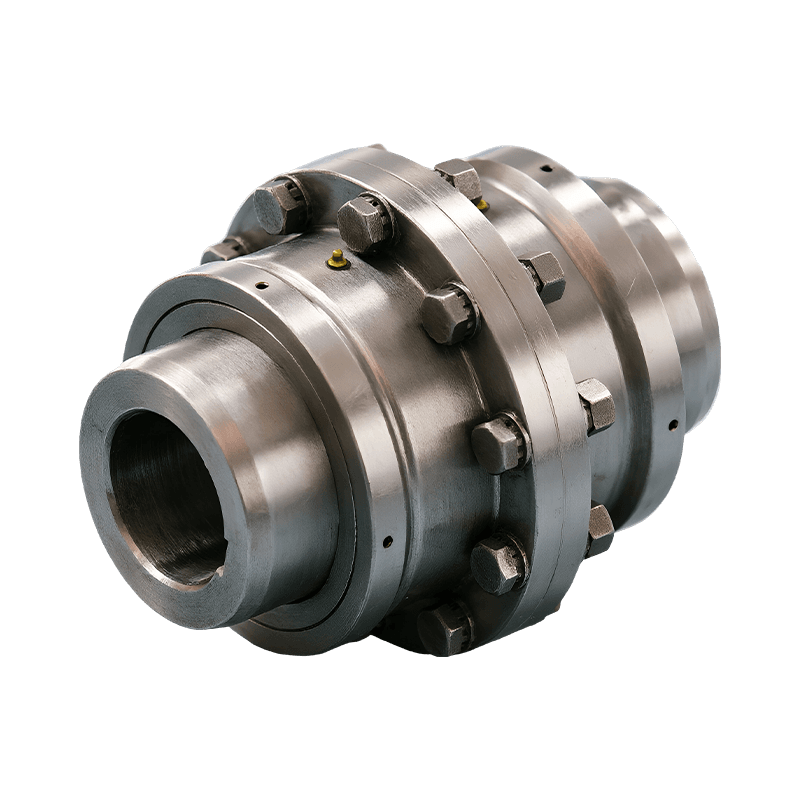

وصلة تروس متوجة أساسية من نوع WG

يعد اقتران التروس المتوج من نوع WG مكونًا عالي الأداء لنقل الطاقة تم تصميمه خصيصًا لظروف التشغيل الشاقة. مع الاحتفاظ بمزايا تعويض عدم المحاذاة لوصلات التروس المتوجة التقليدية، فإنه يعتمد تصميم تروس وحدة أكبر لتعزيز القدرة الإجمالية على حمل الحمولة وقدرة نقل عزم الدوران بشكل كبير. تعتبر هذه السلسلة مناسبة بشكل خاص للقطاعات الصناعية الصعبة مثل علم المعادن والتعدين وآلات الموانئ وتصنيع المعدات الثقيلة، حيث يعد إنتاج عزم الدوران العالي والاستقرار التشغيلي أمرًا ضروريًا. إنه بمثابة عنصر اتصال مهم في أنظمة القيادة الثقيلة.
من حيث التكوين الهيكلي، يتكون اقتران التروس المتوج WG بشكل أساسي من حلقة تروس داخلية، وجلبة تروس خارجية، وأغطية نهائية، ومجموعات مانعة للتسرب. يتميز غلاف التروس الخارجي بمظهر أسنان متوج، مع قمة أسنان محدبة وسطح أسنان على شكل قوس، وخلوص جانبي أكبر للأسنان من وصلات الأسنان المستقيمة التقليدية. تسمح هندسة التروس المحسنة هذه باتصال شبكي أكثر مرونة. عندما يحدث اختلال شعاعي أو محوري أو زاوي بين الأعمدة المتصلة، يمكن ضبط موضع تلامس الأسنان تلقائيًا لضمان توزيع أكثر اتساقًا للحمل، مما يمنع بشكل فعال تحميل حافة الأسنان وتركيز الإجهاد الموضعي. في ظل ظروف الإزاحة الشعاعية الصفرية، يمكن أن يصل عدم المحاذاة الزاوية المسموح بها إلى 1°30′، وهو ما يمثل تحسنًا بنسبة 50% تقريبًا مقارنة بتصميمات الأسنان المستقيمة التقليدية. يتيح هذا للوصلة استيعاب أخطاء التثبيت وانحرافات العمود بشكل أفضل أثناء التشغيل.
يتم تصنيع وصلة WG من سبائك الفولاذ عالية القوة وتخضع للمعالجة الحرارية بالكربنة والتبريد، مما يؤدي إلى صلابة سطحية عالية ومقاومة ممتازة للتآكل. يغطي نطاق نقل عزم الدوران من 710 نيوتن متر إلى 3150 كيلو نيوتن متر، مع أقطار عمود قابلة للتطبيق تتراوح من 12 مم إلى 400 مم، مما يلبي متطلبات النقل لمختلف التطبيقات الثقيلة. بفضل كفاءة النقل التي تصل إلى 99.7%، فإنه يقلل بشكل فعال من فقدان الطاقة ويحسن كفاءة النظام بشكل عام. تساعد خصائص التشابك السلس للأسنان المتوجة على تقليل الاهتزاز والضوضاء التشغيلية، مما يعزز بيئة العمل. بالإضافة إلى ذلك، يمنع هيكل الختم المصمم جيدًا دخول الغبار وتسرب مواد التشحيم، مما يزيد من تحسين المتانة وعمر الخدمة في ظل الظروف الصناعية القاسية.
