وصلة تروس أسطوانية NGCL

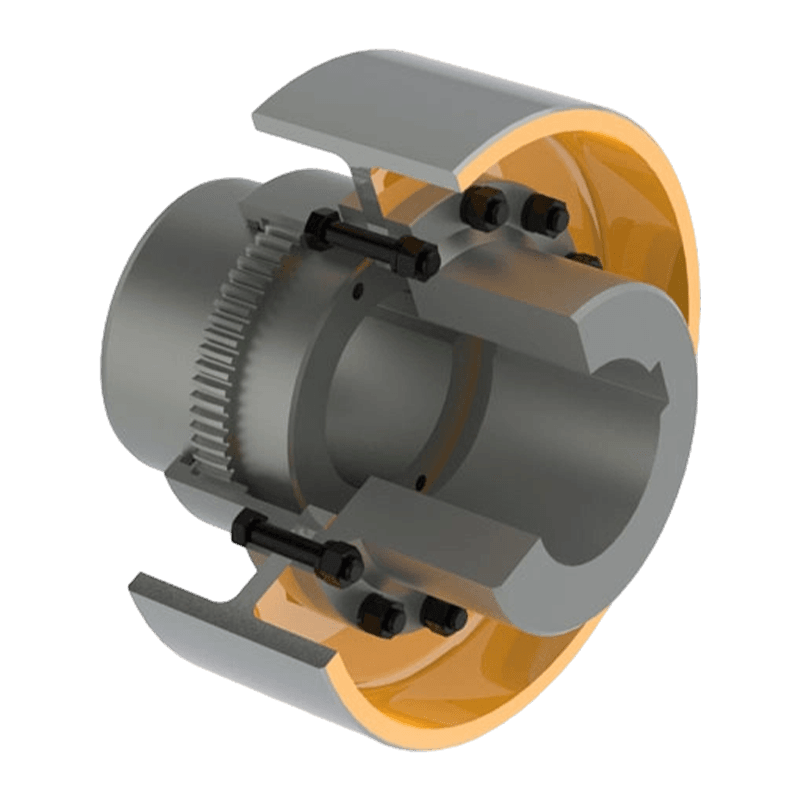

إن وصلة التروس الأسطوانية NGCL عبارة عن جهاز نقل صلب التوائيًا ومرن يدمج وظائف نقل الطاقة والكبح في وحدة واحدة. تم تصميمه للمعدات الصناعية التي تتطلب التحكم المتزامن في الكبح. استنادًا إلى هيكل اقتران التروس المتوجة التقليدي، يشتمل هذا النموذج على أسطوانة فرامل متكاملة، مما يسمح لأنظمة ناقل الحركة والفرامل بالعمل كمجموعة واحدة. يؤدي هذا إلى التخلص من الحاجة إلى مكونات كبح مستقلة إضافية، مما يؤدي إلى تبسيط تخطيط النظام وتحسين استخدام المساحة. وهو مناسب بشكل خاص للتركيبات التي تكون فيها المساحة محدودة أو حيث تكون هناك حاجة إلى تكوينات ميكانيكية مدمجة. تشتمل المكونات الرئيسية على حلقة تروس داخلية، ونصف وصلة ذات حواف بأسنان خارجية، وأسطوانة فرامل، وعناصر مانعة للتسرب، وكلها مرتبة في تكوين فعال هيكليًا لسهولة التركيب والصيانة.
من منظور هيكلي، تتميز الأسنان الخارجية لوصلة NGCL بمظهر متوج، مع تشكيل أسطح الأسنان في شكل كروي يتطابق مركزه مع محور العمود. تعتبر الخلوص الجانبي للأسنان أكبر من الخلوص الجانبي للوصلات ذات الأسنان المستقيمة التقليدية. يعمل هذا التصميم على تحسين ظروف التلامس الشبكي، مما يضمن توزيعًا أكثر اتساقًا للحمل عبر سطح السن. في ظل ظروف عدم المحاذاة الزاوية، فإنه يمنع بشكل فعال تحميل الحافة وتركيز الإجهاد الموضعي عند أطراف الأسنان، مع تعزيز قدرة الوصلة على استيعاب عدم محاذاة العمود. بالمقارنة مع التصميمات ذات الأسنان المستقيمة، يتم زيادة قدرة تحمل الحمولة بحوالي 15%–20% في ظل نفس ظروف القطر الخارجي، مع نطاق عزم دوران مقدر من 355 نيوتن متر إلى 100000 نيوتن متر، مما يلبي متطلبات النقل لمختلف التطبيقات الصناعية.
من حيث الأداء، يوفر اقتران التروس الأسطواني NGCL تعويضًا فعالاً عن الاختلالات الشعاعية والمحورية والزاوية، مع إزاحة زاوية مسموح بها تصل إلى 1°30′. ويحافظ على كفاءة نقل عالية أثناء التشغيل، تصل إلى 99.7%. يقلل ملف تعريف التروس الأمثل من الضوضاء والاهتزازات التشغيلية، بينما يمنع نظام الختم الموثوق تسرب مواد التشحيم ويحمي من دخول الغبار، مما يضمن التشحيم الداخلي المستقر ويقلل من تآكل التروس بمرور الوقت.
