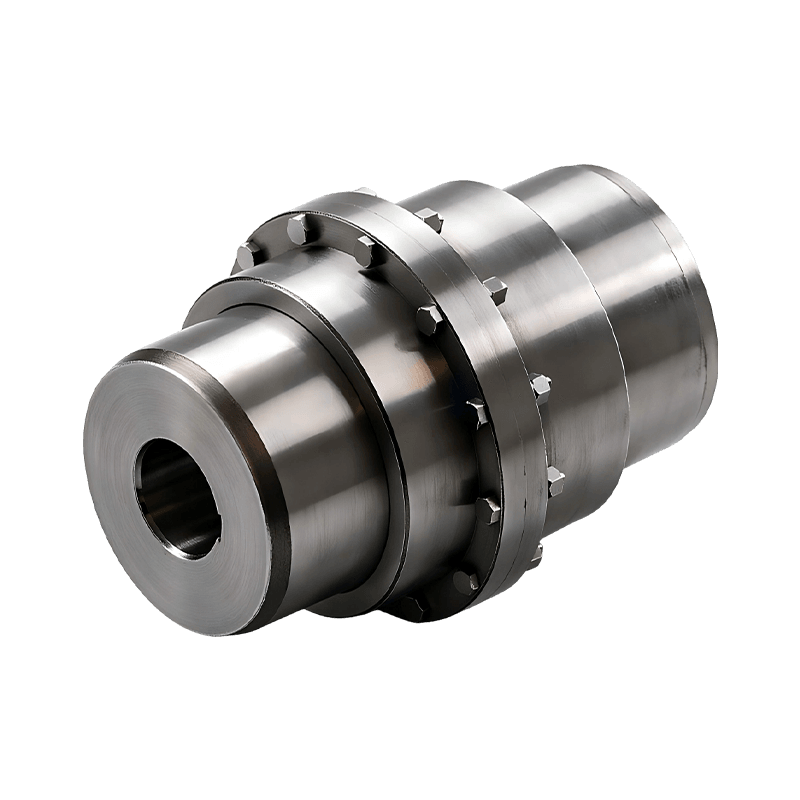

قارنة التروس الأسطوانية GCLD

وصلة GCLD الأسطوانية المسننة هي مكوّن نقل حركة صلب الالتوائي ولكنه مرن، صُمّمت خصيصاً لتطبيقات التوصيل المباشر بالمحرك. تُستخدم عادةً في أنظمة القيادة عالية السرعة حيث تكون مساحة التركيب محدودة. تتميز بهيكل شامل مدمج وأداء توازن دوراني جيد، مما يمكنها من الحفاظ على خرج عزم دوران ثابت في ظل ظروف التشغيل عالية السرعة. يتكون التجميع بشكل رئيسي من حلقة مسننة داخلية، ومحاور تروس خارجية، وعمود وسيط، وبراغي توصيل، وأجهزة إحكام الغلق. تكمن الميزة الهيكلية المميزة في الشكل المحدب لأسنان التروس الخارجية، حيث تُشكّل رؤوس الأسنان بشكل قوس منحني. مقارنةً بتصميمات الأسنان المستقيمة التقليدية، يوفر هذا التكوين مزايا واضحة في تعويض الانحرافات وتوزيع الأحمال. تتعشق الحلقة المسننة الداخلية بدقة مع محاور التروس الخارجية بدرجة مطابقة عالية للأسنان، مما يضمن نقل عزم الدوران بشكل مستمر. يقوم العمود الوسيط بتوصيل مسار النقل وتمديده، مما يمكن من نقل القدرة بشكل مستقر بين العمودين. تُصنع عناصر الإحكام عادةً من المطاط المقاوم للزيوت لمنع تسرب مادة التشحيم مع حماية منطقة التعشيق الداخلية من الغبار والملوثات.
أثناء التشغيل، ينتقل عزم الدوران من عمود القيادة عبر محور الترس الخارجي إلى الحلقة المسننة الداخلية، ثم يُسلَّم عبر العمود الوسيط إلى عمود القيادة المُدار، مكوناً مسار نقل قدرة مستمر ومغلق الحلقة. يسمح شكل السن المحدب لنقاط التلامس بالتكيف تلقائياً استجابةً للانحرافات المحورية أو القطرية أو الزاوية، مما يحافظ على تعشيق مستقر حتى في ظل الظروف عالية السرعة. مقارنةً بالوصلات ذات الأسنان المستقيمة، تقلل هذه البنية من الأحمال الحافية والتركيزات الإجهادية الموضعية عند أطراف الأسنان، كما تعمل على امتصاص الاهتزازات وتخفيف الصدمات لتقليل الضوضاء التشغيلية. بكفاءة نقل تصل إلى 99.7%، تقلل وصلة GCLD من فقدان الطاقة مع ضمان نقل عزم دوران ثابت. نظراً لهيكلها المدمج وملاءمتها للتوصيل المباشر بالمحرك عالي السرعة، تُطبق وصلة GCLD الأسطوانية المسننة على نطاق واسع في المضخات، وأنظمة المراوح، والضواغط، ومختلف أنواع الآلات الدوارة عالية السرعة.
