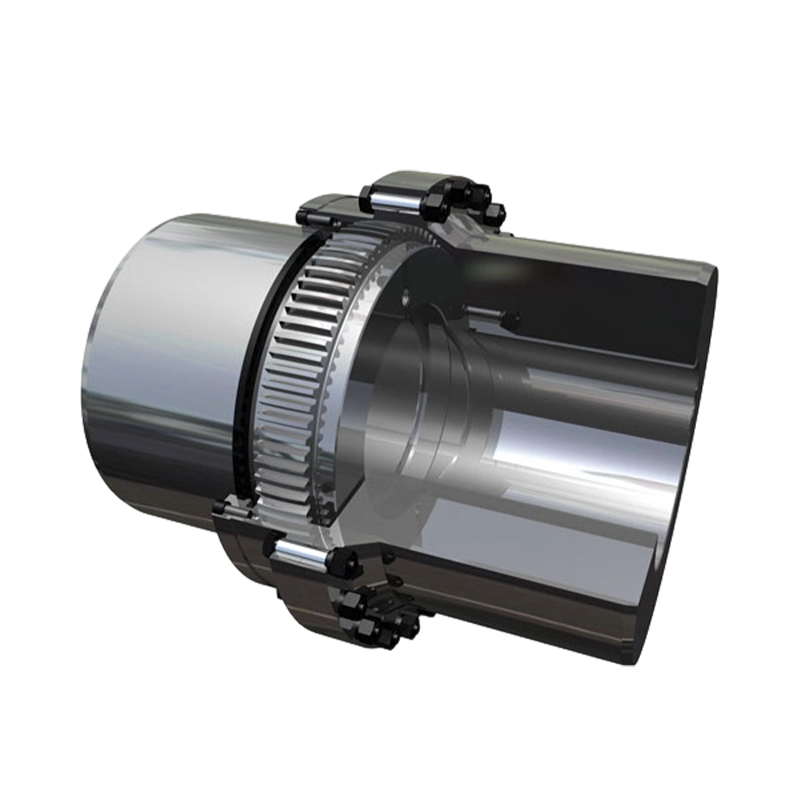

وصلة تروس أسطوانية GIICLZ

وصلة التروس الأسطوانية GIICLZ هي جهاز توصيل صناعي مصمم لأنظمة الأعمدة طويلة المدى وتطبيقات نقل الحركة الثقيلة. وتكمن ميزتها الهيكلية في استخدام غلاف نصف اقتران غير مسنن على جانب واحد. يتم استخدامه عادةً في أزواج ويتم توصيله من خلال عمود وسيط لنقل عزم الدوران، مما يجعله مناسبًا لظروف التشغيل ذات عدم المحاذاة الزاوية الصغيرة نسبيًا ولكن تباعد العمود كبير. الهيكل العام مدمج مع قصور ذاتي دوراني منخفض، مما يساعد على تقليل أحمال القصور الذاتي أثناء بدء تشغيل النظام والكبح مع الحفاظ على نقل الطاقة المستقر.
تتكون المجموعة الأساسية من حلقة تروس داخلية، ونصف وصلة ذات حواف مع أسنان خارجية، وعمود وسيط، ومكونات مانعة للتسرب. يتم تصنيع الأجزاء الحاملة للأحمال الرئيسية من سبائك مطروقة عالية القوة مثل 42CrMoA أو 34CrNiMo6، بقوة شد لا تقل عن 1000 ميجا باسكال. بفضل تصميم العمود المتوسط عالي الصلابة، يحافظ الهيكل العام على الاستقرار في ظل ظروف التشغيل الشاقة للغاية، مما يقلل من خطر الانحناء والتشوه. تتبنى الأسنان الخارجية شكلًا متوجًا، مما يوفر رد فعل عكسيًا أكبر نسبيًا مقارنة بتصميمات الأسنان المستقيمة. لا يؤدي هذا إلى تعزيز قدرة الإزاحة الزاوية فحسب، بل يزيد أيضًا من مساحة التلامس بحوالي 40%–60% من خلال تكوين شبكي مزدوج التاج، وبالتالي تقليل إجهاد سطح الأسنان وتقليل احتمالية الحفر أو تلف الأسنان.
تخضع أسنان التروس عادةً لمعالجة الكربنة والتبريد العميق، مما يحقق صلابة سطحية تبلغ HRC 60–64 مع الحفاظ على صلابة أساسية تبلغ HRC 35–40 لضمان التوازن بين مقاومة التآكل وصلابة الصدمات. بالاشتراك مع تقنية طحن التروس الدقيقة، يتم التحكم في دقة التشابك بشكل فعال، مما يؤدي إلى تقليل الاهتزاز والضوضاء أثناء التشغيل. يمكن أن تصل كفاءة النقل إلى 99.7% أو أعلى. بفضل قوتها الهيكلية وتصميمها الشبكي الأمثل وكفاءة النقل العالية، يتم تطبيق وصلة التروس الأسطوانية GIICLZ على نطاق واسع في أنظمة نقل الأحمال الثقيلة مثل المعادن والتعدين وآلات الموانئ ومعدات الطاقة واسعة النطاق.
