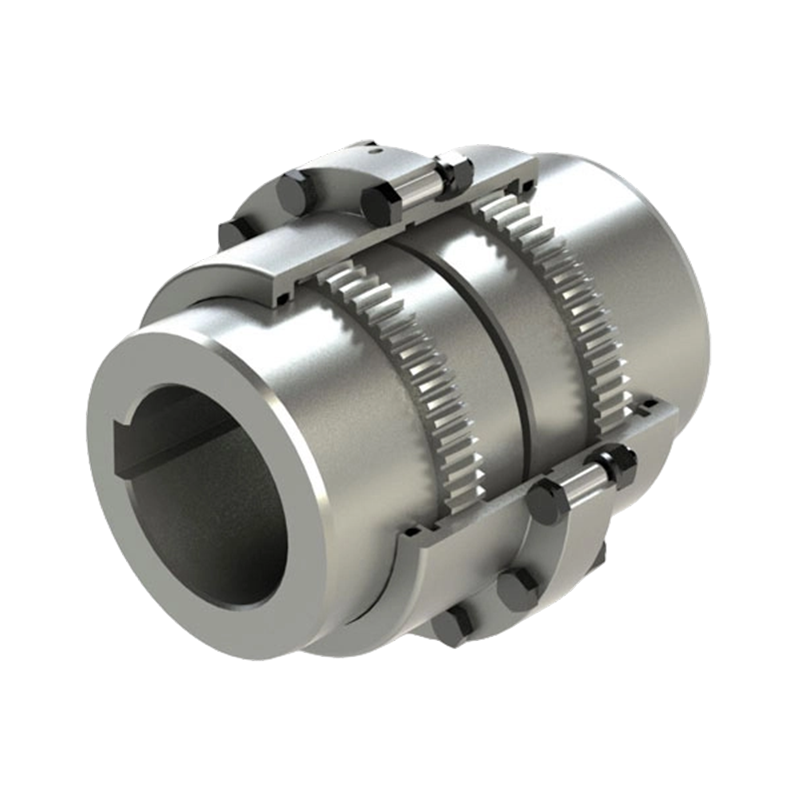

وصلة تروس أسطوانية GIICL

إن وصلة التروس الأسطوانية GIICL عبارة عن مكون نقل طاقة صناعي مدمج وعالي الكفاءة، مصمم خصيصًا للتطبيقات الثقيلة ومساحات التثبيت ذات المساحة المحدودة. يتكون هذا الاقتران من حلقة تروس داخلية مدمجة مع نصف اقتران ذو حواف يتميز بتروس خارجية، حيث يتم تشكيل الأسنان الخارجية في شكل كروي مع محاذاة مركز الكرة مع محور عمود التروس. يسمح هذا التصميم بالتعويض المتزامن عن الاختلالات الشعاعية والمحورية والزاوية أثناء نقل عزم الدوران. بالمقارنة مع وصلات الأسنان المستقيمة التقليدية، فإن تصميم الترس المتوج لوصلة GIICL يزيد من خلوص جانب السن، ويعزز القدرة على التكيف الزاوي، ويمنع تركيز إجهاد الحافة عند أطراف الأسنان، ويضمن اتصالًا موحدًا للأسنان، وبالتالي إطالة عمر الخدمة.
اعتمادًا على هيكل الختم، تنقسم سلسلة GIICL إلى نوعين: يتميز النوع الأول بنهاية ختم مقسمة مع تباعد أسنان أكبر، مما يسمح بإزاحة شعاعية أكبر، بينما يحتوي النوع الثاني على نهاية ختم متكاملة مع تباعد أسنان أصغر، وهيكل أكثر إحكاما، وقصور ذاتي دوراني أقل، مناسب لمساحات التثبيت المختلفة وظروف التشغيل. يسهل التصميم المتوهج في نهاية محور التروس الخارجي تجميع وتفكيك التروس الداخلية والخارجية، مما يقلل من صعوبة التركيب والصيانة.
توفر وصلة GIICL قدرة تحميل عالية؛ وفي ظل نفس ظروف القطر الداخلي والخارجي، فإن متوسط قدرتها على تحمل الأحمال أعلى بنسبة 15% – 20% من قدرة الوصلات ذات الأسنان المستقيمة. يتراوح نطاق عزم الدوران الاسمي الخاص بها من عدة آلاف إلى عدة ملايين نيوتن متر، مما يلبي متطلبات نقل المعدات الثقيلة المختلفة. يعد أداء تعويض عدم المحاذاة استثنائيًا، حيث يسمح بإزاحة زاوية تصل إلى 1°30′ عندما تكون الإزاحة الشعاعية صفرًا —تحسن بنسبة 50% تقريبًا مقارنة بالوصلات ذات الأسنان المستقيمة— مما يستوعب بشكل فعال انحرافات العمود الناتجة عن الاهتزاز أو التمدد الحراري أو العوامل التشغيلية. بفضل كفاءة نقل تصل إلى 99.7%، وضوضاء تشغيل منخفضة، وتآكل موحد للأسنان، تعمل وصلة GIICL على تقليل تردد الصيانة وتكاليف التشغيل، مما يوفر حلولاً مستقرة وموثوقة لنقل الطاقة للتطبيقات الصناعية طويلة المدى وعالية عزم الدوران.
