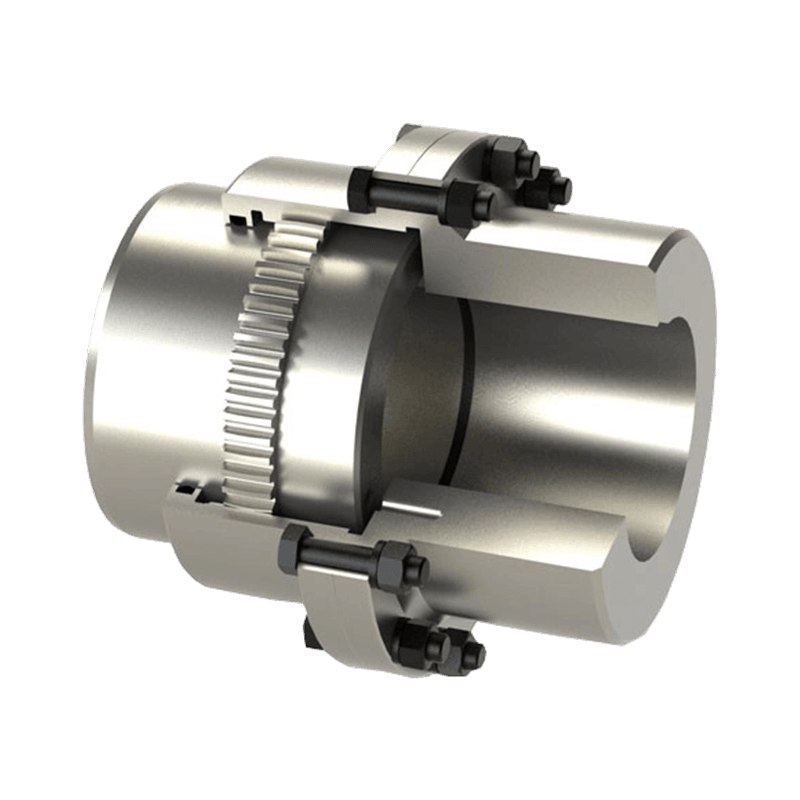

قارنة تروس أسطوانية GICLZ

إن قارنة التروس الأسطوانية GICLZ عبارة عن جهاز نقل طاقة صناعي مصمم خصيصًا للتطبيقات عالية الدقة لمسافات طويلة. يتميز هذا القارنة بهيكل عمود وسيط معياري، مرتب في أجزاء، مما يسمح له باستيعاب عمليات النقل لمسافات طويلة مع امتدادات عمود تصل إلى 5 أمتار. يقلل هذا التصميم بشكل فعال من متطلبات دقة التثبيت لمسافات العمود الطويلة. من الناحية الهيكلية، تتكون مكونات ناقل الحركة الأساسية من حلقة تروس داخلية، ومحور تروس خارجي، وعمود وسيط، ومجموعة مانعة للتسرب. يتميز محور التروس الخارجي بمظهر أسنان متوج ومنحني يمكنه التعويض تلقائيًا عن الاختلالات الشعاعية والمحورية والزاوية، مع قدرات تعويض زاوية تصل إلى ±1.5° أو أعلى، وهو ما يتجاوز بشكل كبير نطاق التكيف للوصلات التقليدية ذات الأسنان المستقيمة.
من حيث المواد والتصنيع، فإن كلاً من التروس الداخلية والخارجية مصنوعة من فولاذ مطروق عالي القوة من سبائك الصلب، وتخضع لعملية كربنة عميقة ثم تبريد مفاجئ، مما يحقق صلابة سطح الأسنان تتراوح بين 60–64 على مقياس HRC، مع الحفاظ على صلادة القلب لتحقيق توازن بين مقاومة الصدمات ومقاومة التآكل. كما يُصنع العمود الوسيط من فولاذ سبائكي عالي القوة، مما يضمن الاستقرار الهيكلي ومقاومة الانحناء تحت الأحمال الثقيلة. أثناء التشغيل، ينتقل عزم الدوران من عمود الإدارة إلى العمود الوسيط عبر تعشيق محور الترس الخارجي مع الحلقة الداخلية المسننة، ثم ينتقل إلى عمود الإدارة المُدار، مكوناً بذلك نقل قدرة مغلق الحلقة ومستقر. كما يتيح تصميم الأسنان المحدبة لنقاط التعشيق الانزلاق التكيفي على طول عرض السن مع انحراف المحاور، مما يخفف بشكل فعال من تركيزات الإجهاد الموضعية، ويقلل الاهتزاز والضوضاء، ويحافظ على نقل عزم دوران مستمر ومستقر، بكفاءة تصل إلى 99.7%.
تم تجهيز قارنة GICLZ بنظام إحكام مزدوج، بما في ذلك إحكام غبار المتاهة وإحكام شفة المطاط الفلوري، والذي يمنع بشكل فعال دخول الغبار والرطوبة والوسائط المسببة للتآكل، مما يحقق مستوى حماية IP65 أو أعلى ويضمن عمل نظام التشحيم الداخلي بشكل موثوق على المدى الطويل. يتيح تصميمها الهيكلي المتقدم وآلية التشابك التكيفية لقارنة التروس الأسطوانية GICLZ توفير نقل طاقة عالي الكفاءة وموثوق به حتى في ظل الأحمال الثقيلة والمسافات الطويلة وظروف الإزاحة الزاوية المعقدة.
