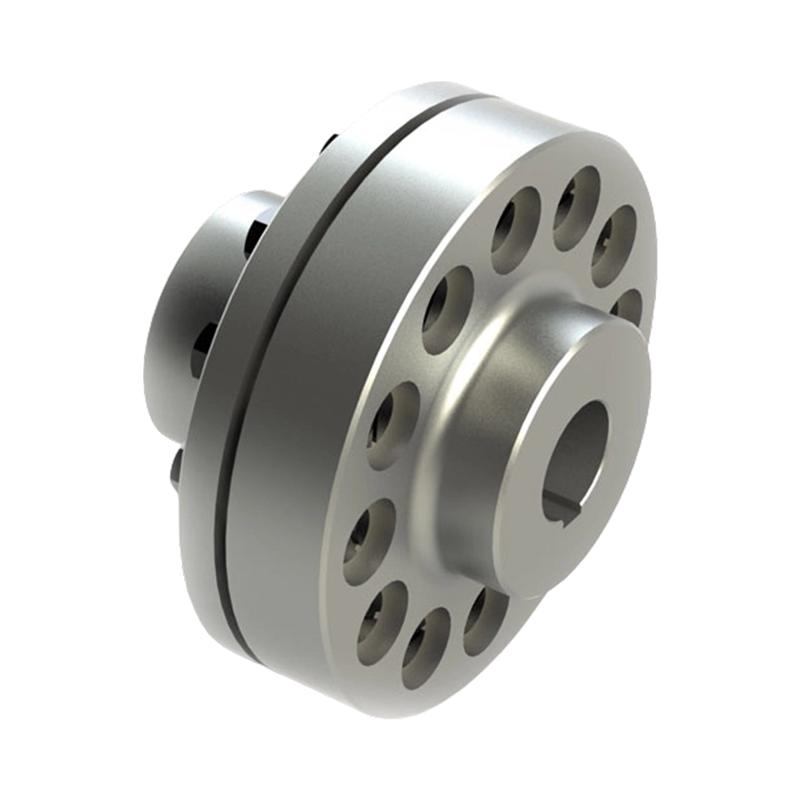

وصلة دبوس مرن وشجيرة LT (TL)

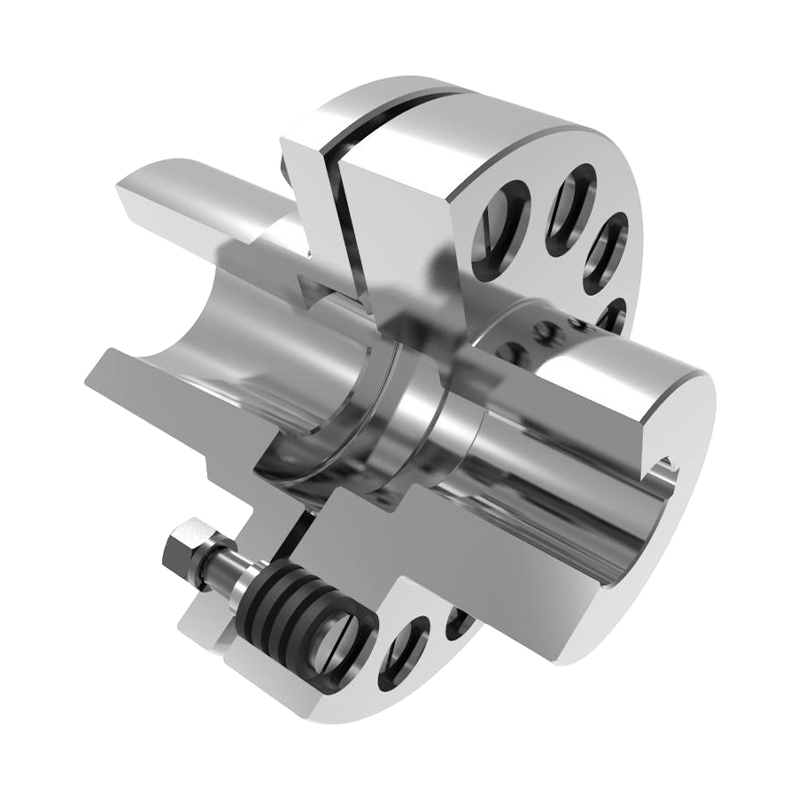

يعد اقتران دبوس الأكمام المرن من نوع TL مكونًا لنقل الطاقة المتوسطة والمنخفضة مع مجموعة واسعة من التطبيقات. يتم استخدامه بشكل أساسي لنقل عزم الدوران بين عمودين مع توفير درجة معينة من تعويض عدم المحاذاة وتخميد الاهتزاز. بفضل التصميم الهيكلي العقلاني، يتكون الوصل من محورين ودبابيس وأكمام مرنة. يتم تحقيق الاتصال المرن من خلال الأكمام المرنة المثبتة فوق المسامير، مما يضمن نقل عزم الدوران بشكل مستقر مع امتصاص الصدمات والاهتزازات المتولدة أثناء التشغيل بشكل فعال. يساعد هذا على تقليل التأثير على المكونات الرئيسية مثل المحركات ومخفضات التروس والمحامل، مما يجعله مناسبًا لظروف العمل التي تنطوي على الدوران المتكرر للأمام والخلف بالإضافة إلى عمليات البدء والتوقف المتكررة.
يوفر اقتران دبوس الأكمام المرنة من النوع TL قدرات جيدة لتعويض عدم المحاذاة الشعاعية والزاوية. يبلغ التعويض الشعاعي المسموح به حوالي 0.2–0.6 مم، ويتراوح عدم المحاذاة الزاوية المسموح بها من حوالي 0.5° إلى 1.5°، مما يمكنه من التكيف بشكل فعال مع الإزاحات النسبية الناجمة عن أخطاء التثبيت أو تشوه العمود أو التمدد الحراري. وفي الوقت نفسه، تلعب العناصر المرنة دورًا مؤقتًا أثناء نقل عزم الدوران، مما يسمح ببدء تشغيل أكثر سلاسة وتقليل الأحمال اللحظية على نظام النقل. يعتبر الوصل مناسبًا لنطاق درجة حرارة التشغيل من –20°C إلى 70°C ويظهر أداءً مستقرًا وموثوقًا به في ظل الظروف الصناعية العادية. مع نطاق نقل عزم الدوران الذي يبلغ حوالي 63–1600 نيوتن متر، يمكنه تلبية متطلبات التطبيقات المختلفة الخفيفة والمتوسطة.
يعد اقتران دبوس الأكمام المرنة من نوع TL سهل التركيب والتفكيك والصيانة، ولا يتطلب نظام تشحيم معقدًا، وبالتالي تقليل تكاليف الصيانة الروتينية. تتوافق تكوينات التجويف الخاصة بها مع أنواع الأعمدة القياسية المختلفة مثل Y وJ وZ، مما يوفر قدرة قوية على التكيف مع أبعاد نهاية العمود ويسهل الاختيار والاستبدال في المعدات الموجودة. استنادًا إلى معيار اقتران الدبوس المرن الأصلي (مثل JB/T 10860)، تم تحسين هذا المنتج من خلال تحسين بنية العناصر والمواد المرنة، مما أدى إلى تحسين عمر الخدمة والأداء العام بشكل كبير. كما أنه قابل للتبديل مع المنتجات القياسية الحالية، مما يوفر الراحة لتحديث المعدات وصيانتها.
