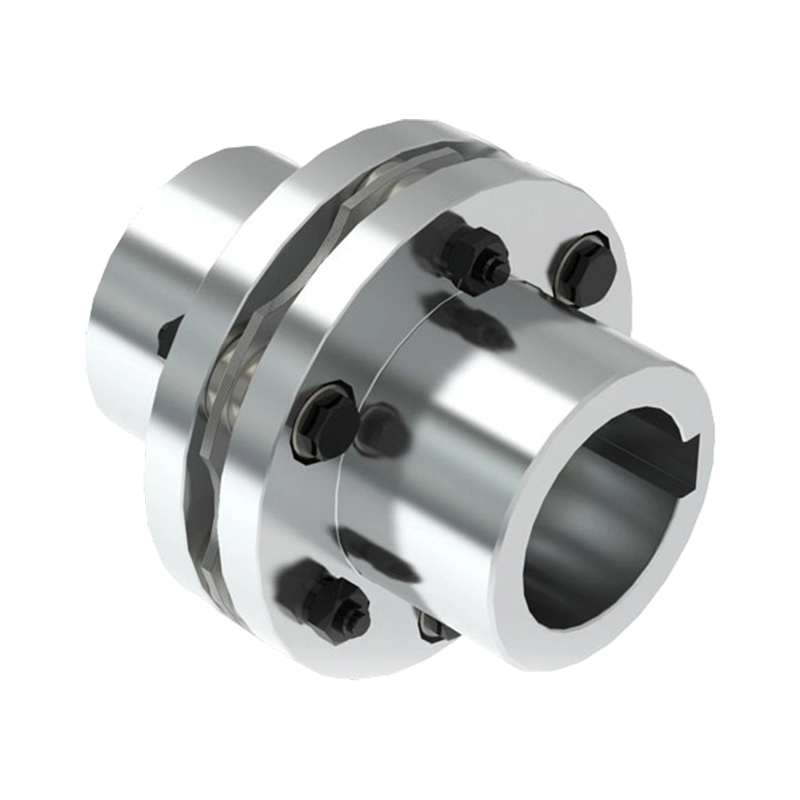

اقتران الحجاب الحاجز (القرص) JMI

وصلة الحجاب الحاجز JMI هي وصلة مرنة عالية الأداء تستخدم حزم الحجاب الحاجز المعدنية كعناصر مرنة لها. ويتميز بتصميم هيكلي أحادي القسم وهو مخصص بشكل أساسي للتطبيقات ذات مسافات النقل القصيرة نسبيًا والمتطلبات العالية لدقة النقل والاستقرار التشغيلي. في تصميمه الهيكلي، يأخذ هذا النموذج في الاعتبار بشكل كامل المتطلبات المزدوجة للاكتناز والموثوقية في المعدات الصناعية. تم تصميم نصف الوصلة بفتحة مضادة، مما يسمح بالتثبيت الآمن على نهاية العمود، مما يحسن بشكل فعال كفاءة التجميع واستقرار التوصيل. ونتيجة لذلك، يتم استخدامه على نطاق واسع في المراوح والمضخات والضواغط ومعدات توليد الطاقة وأنظمة القيادة المختلفة متوسطة إلى عالية السرعة.
يكمن جوهر وصلة الحجاب الحاجز JMI في مجموعة الحجاب الحاجز المعدنية المرنة. تتكون الأغشية عادةً من طبقات متعددة من ألواح رقيقة من الفولاذ المقاوم للصدأ عالية القوة مكدسة معًا ومتصلة بالتناوب بحواف القيادة والدفع على نفس دائرة البراغي عن طريق براغي عالية الدقة. يتيح هذا الترتيب الهيكلي للأغشية نقل عزم الدوران مع التعويض في نفس الوقت عن عدم المحاذاة المحورية والشعاعية والزاوية من خلال التشوه المرن. ومن خلال القيام بذلك، فإنه يخفف بشكل فعال الضغوط الإضافية الناجمة عن عدم دقة التثبيت، أو التشوه التشغيلي، أو التمدد الحراري. بالمقارنة مع وصلات التروس التقليدية، فإن وصلة الحجاب الحاجز JMI تولد قوى رد فعل أقل أثناء تعويض عدم المحاذاة، مما يساعد على تقليل الأحمال على المحامل ونهايات العمود وبالتالي إطالة عمر خدمة نظام النقل بأكمله.
